Como aprender VM

Antes de olhar as telas

A analogia da auto escola

Você faz auto escola num carro simples — mas depois consegue dirigir outros carros. Por quê? Porque entendeu os conceitos: volante, seta, acelerador, freio. E aprendeu a ler o painel: velocímetro, combustível, temperatura. Não importa se o carro é diferente — a lógica é a mesma.

Com ventilação mecânica é exatamente isso. Ainda que a marca ou modelo do seu VM não sejam iguais aos das fotos, a ideia, a lógica e a programação seguem o mesmo racional. Aprenda os conceitos e você consegue operar qualquer ventilador.

O que todo ventilador faz — sem exceção

Qualquer VM tem uma função: entregar volume corrente com O₂ e deixar volume corrente sair com CO₂.

Importante: só conseguimos controlar a fase inspiratória. A expiração é totalmente passiva — o pulmão recua por sua própria elasticidade, o VM não "puxa" o ar para fora.

Então, independente do modo, seus objetivos são sempre os mesmos:
• Volume corrente ideal (6–8 mL/kg IBW)
• FiO₂ mínima compatível com a SpO₂ do paciente
• FR adequada para garantir lavagem de CO₂ — lembre: VM = FR × VC
• PEEP para manter alvéolos abertos e evitar atelectasia

A diferença entre os modos é como esse objetivo é atingido. O objetivo em si não muda.

A interface de qualquer VM — duas metades

Todo ventilador divide sua tela em duas partes:

① Setup — o que você programa: FiO₂, volume corrente, PEEP, FR, fluxo ou Tinsp.
② Display — o que está acontecendo: as curvas em tempo real e os valores medidos ao lado.

No início, aprender VM é aprender a programar (lado ①) e a interpretar o que o ventilador te mostra (lado ②). As fotos desta seção são exatamente isso: você vê a tela real e entende cada número e cada curva.

VCV vs PCV — mesma chegada, caminhos diferentes

VCV (Volume Controlled): você programa diretamente o volume corrente. O ventilador entrega esse volume na velocidade que você escolher — isso é o fluxo. Fluxo alto = ar entregue rápido; fluxo baixo = mais devagar.

PCV (Pressure Controlled): você programa uma pressão inspiratória (ΔP). Essa pressão vai gerar um volume — maior pressão, maior volume. O que você controla aqui é o tempo inspiratório (Tinsp): por quanto tempo o ventilador vai manter essa pressão.

Experimento prático — faça agora: sopre com a boca duas vezes com a mesma força. Primeira vez: sopre por 1 segundo. Segunda vez: por 2 segundos. Você gerou a mesma pressão nas duas vezes — mas entregou mais ar no sopro de 2 segundos. Isso é o Tinsp no PCV: mesma pressão, mais tempo = mais volume.

⚡ Conceito avançado — Constante de Tempo

Não é trivial, mas é importante. A constante de tempo (τ) representa o tempo que seu paciente precisa para expirar completamente, e depende de duas variáveis:

τ = Cest × Resistência
Cest (L/cmH₂O) = VC ÷ (Pplatô − PEEP)
Resistência (cmH₂O/L/s) = (Ppico − Pplatô) ÷ Fluxo_L/s

Resistência — quão difícil é mover o ar pelo tubo até os alvéolos. Piora com: broncoespasmo, secreção, tubo estreito, DPOC, asma.
Complacência estática (Cest) — quão difícil é inflar o alvéolo. Piora com: SDRA, contusão pulmonar, pneumonia, edema — qualquer coisa que deixe o pulmão mais rígido.

O que a constante de tempo significa na prática:
• 1τ → expira 63% do volume inspirado
• 3τ → expira >95% — mínimo aceitável
• 5τ → expira >99% — expiração completa

Exemplo: Cest = 60 mL/cmH₂O = 0,06 L/cmH₂O · Resistência = 6 cmH₂O/L/s
τ = 0,06 × 6 = 0,36 s → 3τ = 1,08 s → 5τ = 1,8 s

Neste paciente, precisamos de pelo menos 1,08 s (idealmente 1,8 s) de tempo expiratório. Com Tinsp ≈ 0,9 s + Texp = 1,8 s → ciclo total = 2,7 s → FR máxima ≈ 22 rpm sem risco de aprisionamento aéreo.

⚠ FR acima disso em paciente com esses valores de Cest e Resistência = risco de aprisionamento aéreo e auto-PEEP.

Próxima vez que você ver um ventilador — pergunte isso

1. Em que modo estou? VCV, PCV, PSV?
2. Estou entregando o volume corrente adequado? (VCe e VCe/IBW)
3. Minha FiO₂ está compatível com a SpO₂ do paciente?
4. Minha PaCO₂ está dentro do alvo? Se não — preciso aumentar o volume minuto (FR, VC ou ambos)?

Esse é o primeiro passo para de fato entender ventilação mecânica. O resto não é detalhe — mas para compreender conceitos mais profundos, é preciso primeiro dominar o básico.

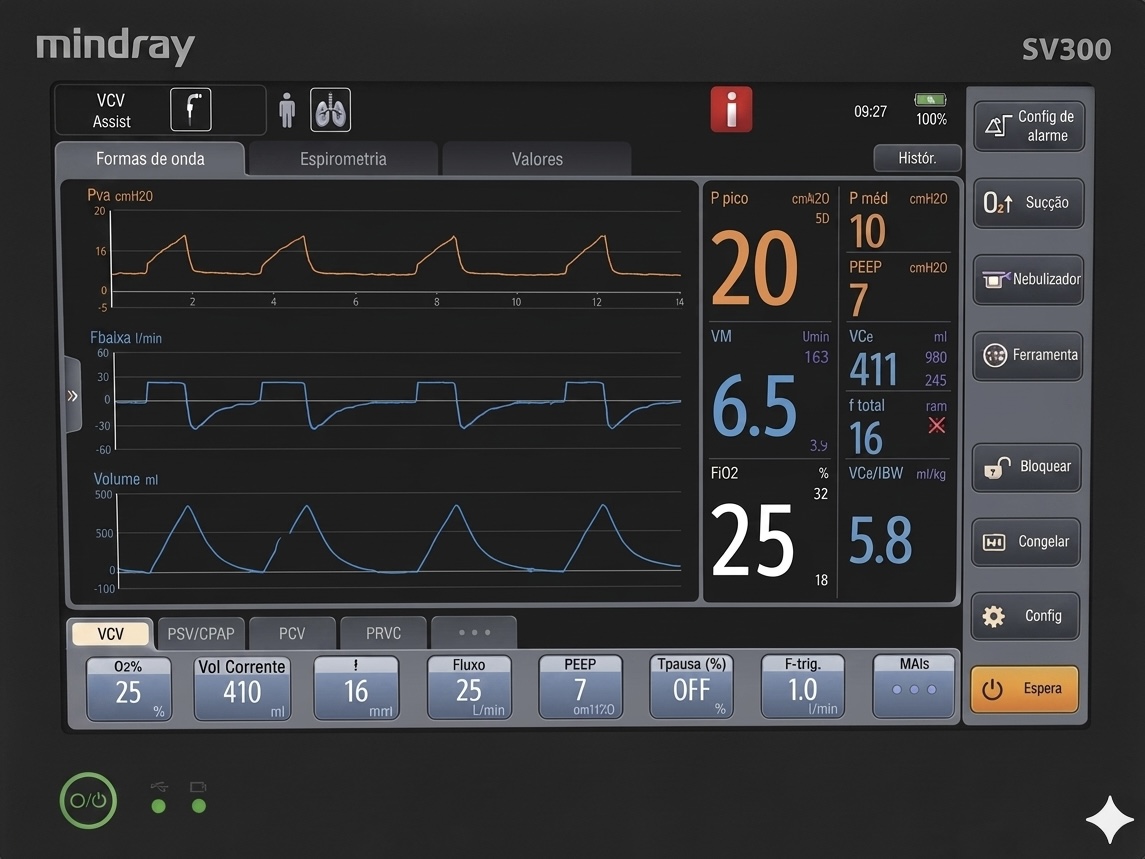

Caso Exemplo

Paciente em VM por rebaixamento do nível de consciência — Pulmões Normais

Paciente intubado por rebaixamento de consciência (RNC). Pulmões normais — repare nos parâmetros baixos: FiO₂ 25%, pressão de pico apenas 20 cmH₂O para um volume de 410 mL.

P pico no VCV é consequência do volume corrente e do fluxo — VC maior gera pressão maior; fluxo mais alto também eleva a P pico.
P pico no PCV = ΔPinsp + PEEP (7 + 13 = 20 cmH₂O). O ventilador nunca ultrapassa esse valor — proteção automática contra barotrauma.

Objetivo: PaCO₂ 35–40 mmHg, SpO₂ 94–98%, pressões mínimas.

RNC — modo controlado Pulmões Normais FiO₂ 25% — mínima necessária VCe/IBW 5,8 mL/kg — protetor P pico 20 cmH₂O — baixo

Verde — você configura (setup)

Azul — VM te mostra o que está sendo entregue

Toque em qualquer marcador na tela do ventilador para ver a explicação

O que mudou entre as duas vistas? Os valores numéricos são idênticos (mesmo paciente, mesmo momento). O que muda são as formas de onda e a aba de modo ativa na barra inferior. No VCV o fluxo é constante (onda quadrada) e a pressão sobe progressivamente. No PCV a pressão é constante (platô) e o fluxo é deceleratório — cai ao longo da inspiração. Toque nos hotspots das formas de onda para entender a diferença.
